أنظمة مصابيح الأشعة فوق البنفسجية ذات الضغط المنخفض من سلسلة AC مع ممسحة أوتوماتيكية
| نموذج | معدل التدفق (م³/ساعة) |
مصدر الطاقة (بطالة، 50/60 هرتز) |
قوة المصابيح (ث) |
العملية الضغط (ميجا باسكال) |
الماء درجة الحرارة (درجة مئوية) |

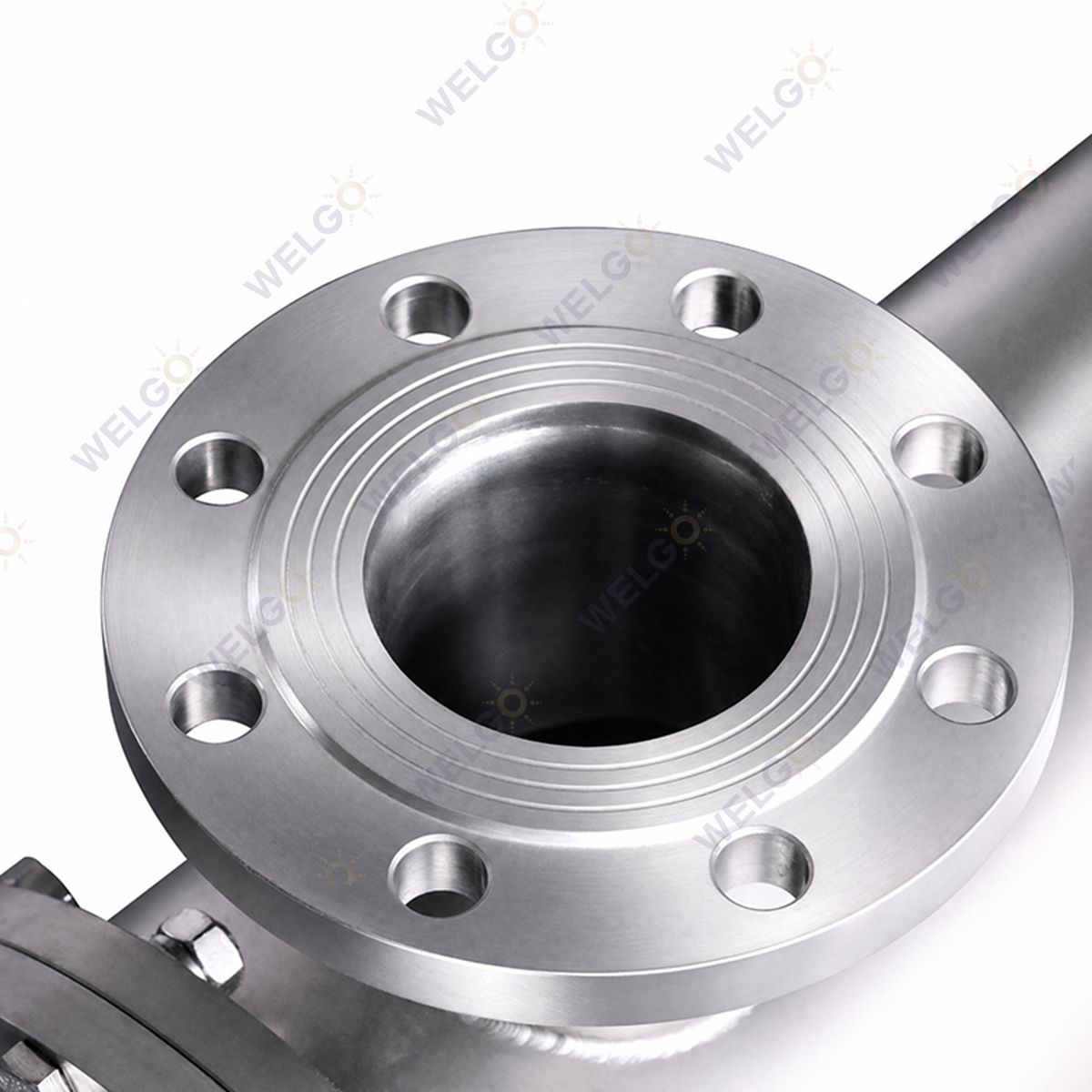

مدخل / مخرج (شفة) |

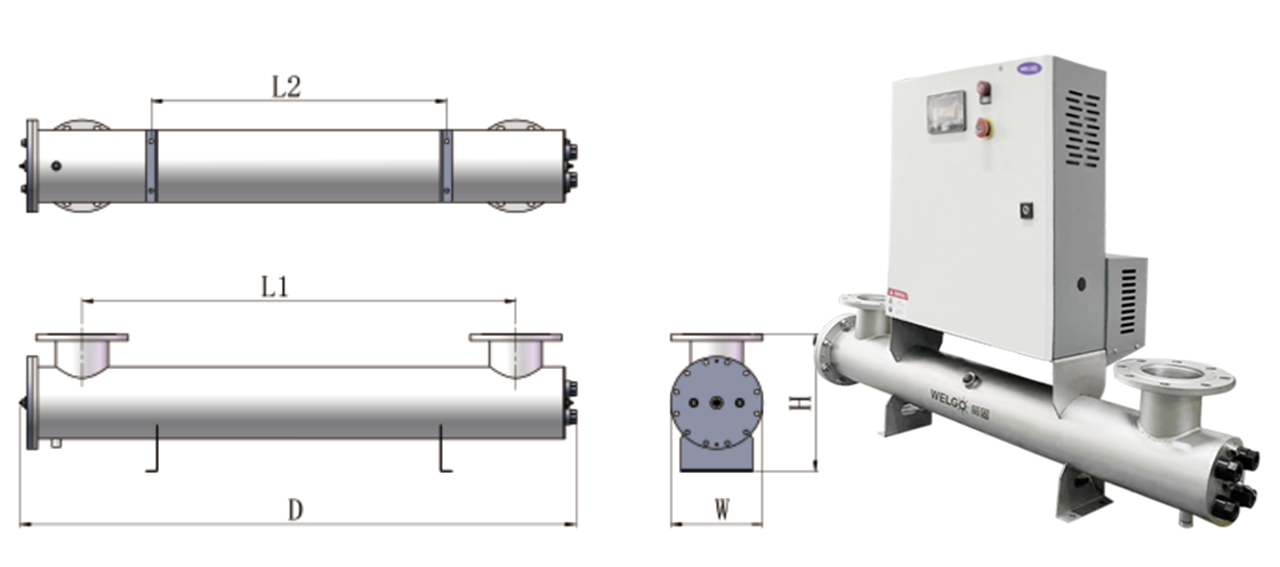

أبعاد الغرفة (مم) | |||||
| @الأشعة فوق البنفسجية 91% | @الأشعة فوق البنفسجية 95% | L1 | L2 | L3 | دبليو | ح | ||||||
| WGUV-AC-40W-2U | 6 | 8 | 220 | 40 واط×2 | 0.1-0.7 | 5-38 | DN40 | 770 | 615 | 1030 | 220 | 329 |
| WGUV-AC-40W-3U | 10 | 14 | 220 | 40 واط×3 | 0.1-0.7 | 5-38 | DN50 | 750 | 615 | 1030 | 220 | 329 |
| WGUV-AC-40W-4U | 14 | 18 | 220 | 40 واط × 4 | 0.1-0.7 | 5-38 | DN65 | 750 | 615 | 1030 | 220 | 329 |
| WGUV-AC-80W-2U | 11 | 15 | 220 | 80 واط×2 | 0.1-0.7 | 5-38 | DN50 | 730 | 615 | 1030 | 220 | 349 |
| WGUV-AC-80W-3U | 16 | 22 | 220 | 80 واط×3 | 0.1-0.7 | 5-38 | DN65 | 720 | 615 | 1030 | 220 | 349 |
| WGUV-AC-80W-4U | 23 | 30 | 220 | 80 واط × 4 | 0.1-0.7 | 5-38 | DN80 | 720 | 615 | 1030 | 220 | 349 |
| WGUV-AC-80W-5U | 30 | 40 | 220 | 80 واط×5 | 0.1-0.7 | 5-38 | DN80 | 720 | 615 | 1030 | 220 | 419 |
| WGUV-AC-80W-6U | 36 | 45 | 220 | 80 واط×6 | 0.1-0.7 | 5-38 | DN80 | 720 | 615 | 1030 | 220 | 419 |
| WGUV-AC-120W-4U | 35 | 45 | 220 | 120 واط × 4 | 0.1-0.7 | 5-38 | DN80 | 970 | 615 | 1280 | 220 | 349 |
| WGUV-AC-120W-5U | 43 | 53 | 220 | 120 واط×5 | 0.1-0.7 | 5-38 | DN100 | 950 | 615 | 1280 | 280 | 419 |
| WGUV-AC-120W-6U | 52 | 70 | 220 | 120 واط×6 | 0.1-0.7 | 5-38 | DN100 | 950 | 615 | 1280 | 280 | 419 |
| WGUV-AC-120W-7U | 62 | 82 | 220 | 120 واط×7 | 0.1-0.7 | 5-38 | DN100 | 950 | 615 | 1280 | 334 | 473 |
| WGUV-AC-120W-8U | 75 | 100 | 220 | 120 واط×8 | 0.1-0.7 | 5-38 | DN150 | 880 | 615 | 1280 | 334 | 473 |
| WGUV-AC-120W-9U | 88 | 116 | 220 | 120 واط×9 | 0.1-0.7 | 5-38 | DN150 | 880 | 615 | 1280 | 334 | 473 |
| WGUV-AC-320W-4U | 100 | 140 | 220 | 320 واط×4 | 0.1-0.7 | 5-38 | DN150 | 1320 | 900 | 1725 | 280 | 419 |
| WGUV-AC-320W-5U | 125 | 180 | 220 | 320 واط×5 | 0.1-0.7 | 5-38 | DN150 | 1320 | 900 | 1725 | 280 | 419 |
| WGUV-AC-320W-6U | 170 | 260 | 220 | 320 واط×6 | 0.1-0.7 | 5-38 | DN150 | 1320 | 900 | 1725 | 334 | 473 |
| WGUV-AC-320W-7U | 200 | 310 | 220 | 320 واط×7 | 0.1-0.7 | 5-38 | DN200 | 1260 | 900 | 1725 | 340 | 493 |
| WGUV-AC-320W-8U | 225 | 360 | 220 | 320 واط×8 | 0.1-0.7 | 5-38 | DN200 | 1260 | 900 | 1725 | 340 | 493 |
| WGUV-AC-320W-9U | 280 | 435 | 220 | 320 واط×9 | 0.1-0.7 | 5-38 | DN200 | 1260 | 900 | 1725 | 395 | 565 |
| WGUV-AC-320W-10U | 310 | 480 | 220 | 320 واط × 10 | 0.1-0.7 | 5-38 | DN200 | 1260 | 900 | 1725 | 395 | 565 |
| WGUV-AC-320W-11U | 335 | 530 | 220 | 320 واط×11 | 0.1-0.7 | 5-38 | DN250 | 1210 | 900 | 1725 | 395 | 580 |
| WGUV-AC-320W-12U | 360 | 580 | 380، 3 درجة حموضة | 320 واط × 12 | 0.1-0.7 | 5-38 | DN250 | 1210 | 900 | 1725 | 395 | 580 |
| WGUV-AC-320W-15U | 450 | 720 | 380، 3 درجة حموضة | 320 واط × 15 | 0.1-0.7 | 5-38 | DN250 | 1210 | 900 | 1725 | 480 | 691 |
| WGUV-AC-320W-18U | 560 | 900 | 380، 3 درجة حموضة | 320 واط × 18 | 0.1-0.7 | 5-38 | DN300 | 1160 | 900 | 1725 | 496 | 710 |
| WGUV-AC-320W-21U | 680 | 1160 | 380، 3 درجة حموضة | 320 واط × 21 | 0.1-0.7 | 5-38 | DN300 | 1160 | 900 | 1725 | 500 | 710 |
ملاحظات:
1. الأشعة فوق البنفسجية 91%: يبلغ سمك نفاذية الماء للأشعة فوق البنفسجية 253.7 نانومتر 91% عند 10 مم.
2. الأشعة فوق البنفسجية 95%: يبلغ سمك نفاذية الماء للأشعة فوق البنفسجية 253.7 نانومتر 95% عند 10 مم.
3. جرعة UV المصممة هي 40mJ/cm2، معدل تدفق المياه هو الحد الأقصى للقيمة.
إن نظام مصابيح الأشعة فوق البنفسجية ذات الضغط المنخفض من سلسلة AC مزود بنظام تنظيف أوتوماتيكي لأكمام الكوارتز، والذي يتم تشغيله بواسطة الهواء المضغوط. مساحات التنظيف مصنوعة من SS316L أو PVDF. يتم تضمين ضاغط الهواء في المنتج.
من خلال استخدام ضوء الأشعة فوق البنفسجية ضمن الطول الموجي 200-300 نانومتر، يتكون نظام التطهير بالأشعة فوق البنفسجية من سلسلة AC من مجموعة كاملة من أنظمة معالجة المياه الصناعية ومياه الصرف الصحي القائمة على تكنولوجيا UV-C، مما يجعل المياه آمنة ويبقيها خالية من الطحالب والبكتيريا والفيروسات.
| اسم السلسلة | سلسلة ايه سي |
| نوع مصابيح الأشعة فوق البنفسجية | مصابيح الأشعة فوق البنفسجية ذات الضغط المنخفض والعالي الإنتاج / مصابيح الأملغم للأشعة فوق البنفسجية، مصنوعة في الولايات المتحدة الأمريكية وأوروبا والصين للاختيار. |
| عمر المصباح المقدر |
9000-12000 ساعة لمصابيح الأشعة فوق البنفسجية ذات الضغط المنخفض وعالية الإنتاج؛ 13000-16000 ساعة لمصابيح الأملغم للأشعة فوق البنفسجية |
| كوابح | صابورة إلكترونية عالية الكفاءة. |
| خزانة التحكم | |
| الوظائف القياسية |
وحدة تحكم PLC وجهاز عرض يعمل باللمس؛ ساعات العمل المتراكمة صفارة وامضة لخطأ المصباح؛ |
| مادة | الصلب الكربوني . |
| شروط التشغيل | درجة الحرارة المحيطة 5-38 0ج، الرطوبة النسبية أقل من 80% |
| وظائف اختيارية |
304SS أو 316SS مجلس الوزراء؛ إخراج إشارة الاتصال السلبية لخطأ مصابيح الأشعة فوق البنفسجية أو كوابح. وضع التشغيل عن بعد. يتم تشغيل/إيقاف مصابيح الأشعة فوق البنفسجية تلقائيًا وفقًا لإشارة مستشعر مفتاح تدفق المياه. |
| غرفة الأشعة فوق البنفسجية | |
| مادة | الفولاذ المقاوم للصدأ 304 (316 للخيار)؛ |
| عملية المعالجة السطحية |
السطح الداخلي: تلميع ميكانيكي؛ السطح الخارجي: السفع الرملي. التلميع الكهربائي للاختياري. |
| استنزاف | نعم. |
| ممسحة | نعم، نظام تنظيف أكمام الكوارتز تلقائيًا مع ممسحة 316L أو PVDF. |
| ضغط التشغيل ماكسميوم | 0.7 ميجا باسكال (7 بار). |
| شرط التشغيل | درجة حرارة الماء 5-38 0ج. |
| وظائف اختيارية |
مفتاح تدفق المياه؛ تنفيس الهواء؛ مستشعر شدة الأشعة فوق البنفسجية؛ مستشعر درجة حرارة الماء. |
يوصى باستخدام أنظمة مصابيح الأشعة فوق البنفسجية ذات الضغط المنخفض من سلسلة AC والمجهزة بنظام تنظيف أكمام الكوارتز تلقائيًا، في تطهير المياه من أجل:
* مياه الصرف الصحي.
* مياه الشرب؛
* المياه الصناعية؛
* حمام سباحة ومنتجع صحي.
* تربية الأحياء المائية.

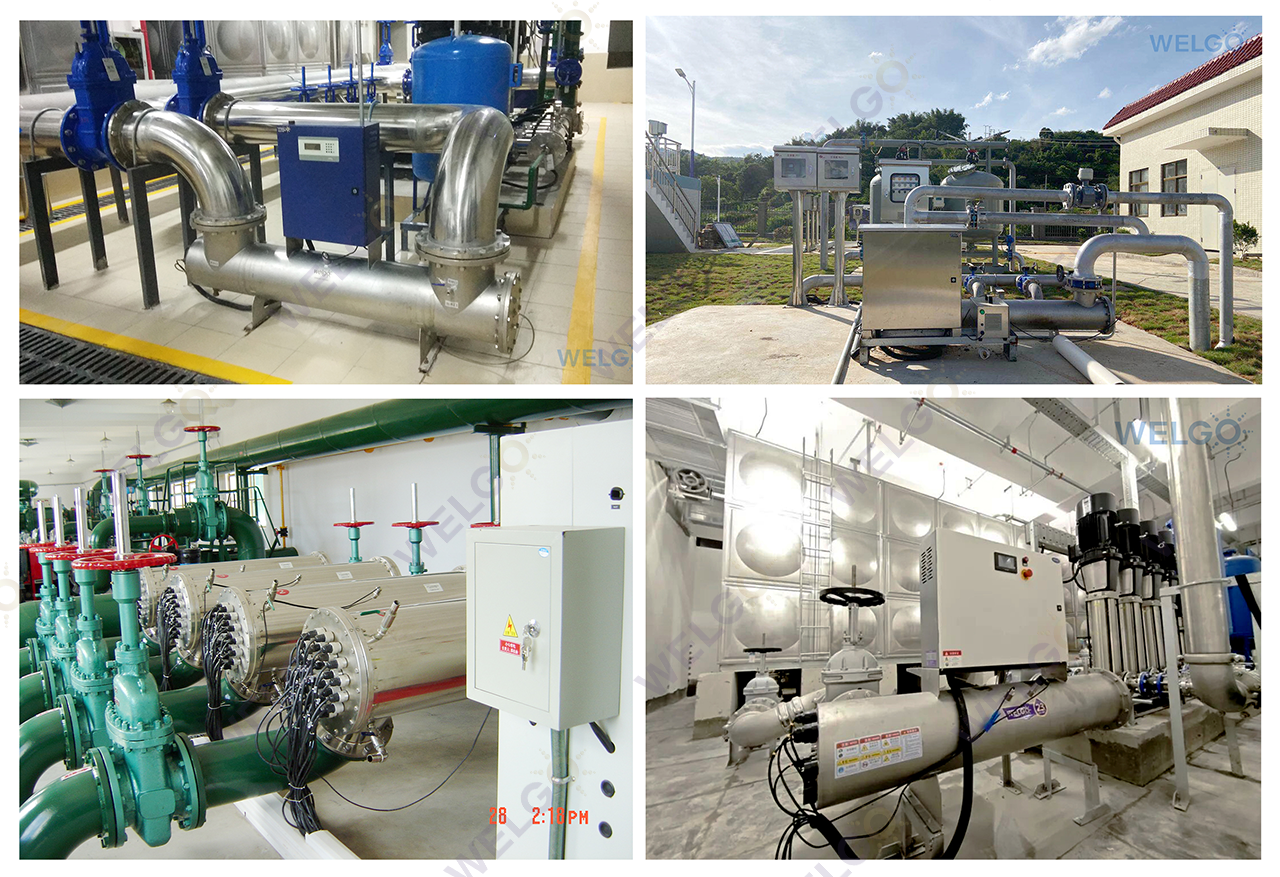

مراجع المشروع
